SMT貼片加工生產中使用SMT鋼網模板
我們都知道傳統意義上的模板是什么。 孩子們通常會使用塑料模板來練習繪畫形狀，而標牌制作人員和其他專業人員則可以利用它們來制作完美的字母。盡管如此，在設計和制造PCB的世界中，我們?nèi)匀灰揽考す馇懈頢MT鋼網模板。
這些激光切割SMT模板雖然距離常規設備還不算太遠， 但更加復雜，通過更容易地將焊膏涂在電路板上來簡化PCB組裝過程 。 本文將涵蓋您需要了解的有關激光切割SMT鋼網模板的一切信息。
用途
在整個電子制造過程中 ，模板可能需要用于幾個目的。 首先，在生產依賴于表面貼裝技術（SMT貼片加工）的電路板時，smt鋼網模板是真正的救命稻草。 另一個模板有用的例子涉及使用自動元件貼裝設備（除了手工裝載的原型），為什么呢？因?yàn)樗梢蕴娲止ず附用恳粋€(gè)元件的需求。

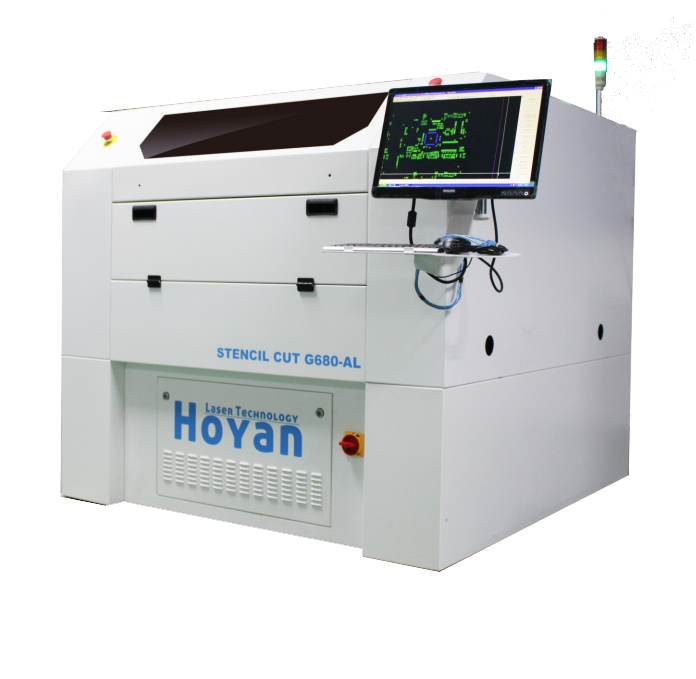

銘華航電SMT激光鋼網機器
類型
在整個電子組裝過程中可以選擇幾種不同類型的模板。 這里仔細看看每個：
臺式模板 - 手工制作原型需要手工組裝時，通常會選擇臺式模板。 這是非常基本的，并且模板使得用手將焊膏涂到板上更容易。
框架模板 - 框架模板可以落在固定框架或通用框架類別下。 首先我們將討論固定幀單位。 這些特殊的模板尺寸范圍從15“x15”到23“x23”。 他們要么使用一個堅實的或中空的鋁框架來握住模板。 顧名思義，模板永久“固定”在框架上。 在通用框架的情況下，模板被保持在框架內，使得可以根據需要對單元進行更改。 通用框架模板的優點是成本可以降低。 這是因?yàn)槊看沃恍枰嗁?gòu)新的無框模板而不是粘貼到框架上的模板。
返工模板 - 在某些情況下，PCB可能已經部分或全部裝載了組件，并且需要解決問題組件。 返工模板無框架，非常小，因此可以手動重新加載該組件。
在大多數情況下，您會發現不銹鋼用于模板，因?yàn)樗浅Ｄ陀茫部赡軙?huì)遇到由Mylar組成的模板。 每塊鋼網模板鋼板的厚度通常約為.005“至.007”，模板（框架）的最常見尺寸為20“×20”。 您會發現模板上的焊盤尺寸與PCB本身的焊盤尺寸相比通常會縮小開口每側的大約10％。
優點
深圳市銘華航電smt貼片廠：激光切割SMT模板為用戶帶來諸多好處。 首先，它們具有光滑的內部墊片壁，其允許優異的糊劑釋放特性。 準確地工作更快更容易 - 即使是在打印過程中精度極高的情況下也是如此。 因此，制造電路板所需的時間和人力大幅減少，從而大大節省成本。 模板也可以減少潛在的缺陷和錯誤。 因此，被要求返回并重新加工板或更換部件的風險被最小化。 最后，超細節距圖案可以在沒有典型的挫折和束縛的情況下實現，從而可以打印當前需求的具有挑戰性的細間距設備。
